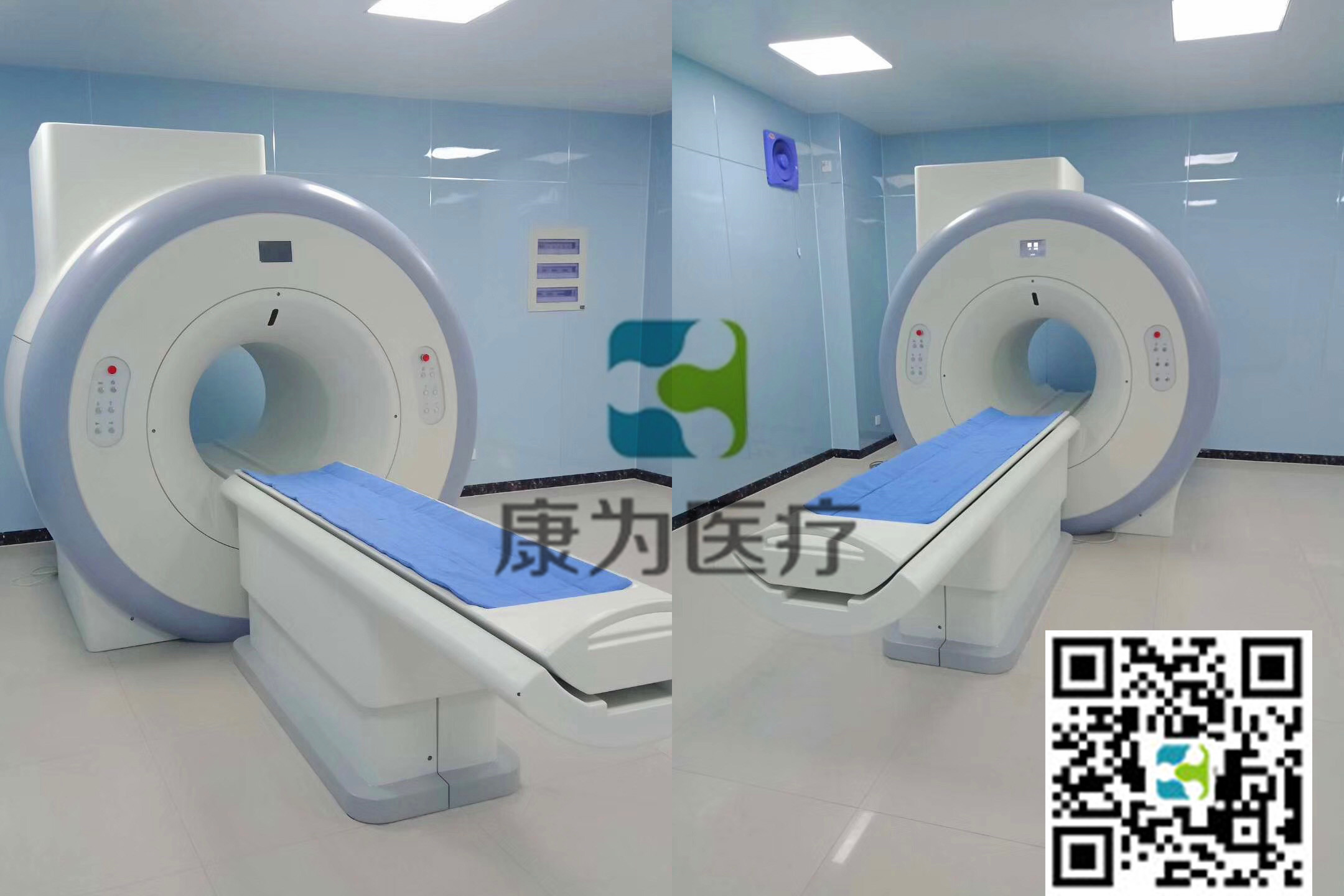

核磁共振(MRI)，又叫核磁共振成像技術。是繼CT后醫學影像學的又一重大進步，在1933年由美國物理學家伊西多·艾薩克·拉比首次實驗成功。自70年代應用以來，它以極快的速度得到發展。一、機架
機架配置：2330*2200*1600mm。機架孔徑：700mm。機架兩側分別各帶一塊控制面板，具備控制床面升降、前后運動，控制激光定位系統、“急?！钡劝粹o，機架頂側具有一塊液晶顯示屏，可顯示各項機械運動參數。一鍵到達主磁場中心功能，使掃描部位快速準確進入主磁場中心位置。
二、掃描床
長2350mm，寬500mm。水平運動范圍：1300mm。固定式。掃描床承載重量≥150KG。
三、控制電腦
CPU酷睿雙核及以上，主頻≥3.6GHz。  內存容量≥4G。 硬盤容量≥1TB。 工作站顯示器≥21吋液晶顯示器。 100M網絡接口。預裝正版64位windows7以上版本。
四、主控軟件
全真模擬當今主流MRI掃描工作站的工作流程。
定位圖像的掃描采用動態出現的方式，與真實MRI模式相似。
掃描圖像與MRI機掃描出現方式一致，動態一幅幅出現，使用戶如同使用真實MR。
具有一定的圖像顯示與處理功能。
五、系統掃描設定
(1)掃描模式設置：SAR和dB/dt設定、自動移床、自動傳輸?shù)?
(2)門控設置
六、掃描
(1)患者信息登錄：輸入患者ID，體重，檢查號，姓名，年齡等信息。
(2)掃描協議選擇：根據患者檢查的區域選擇子部位和相應掃描協議，可以一次性選擇多個協議并添加到掃描管理列表中。
(3)患者位置：修改患者體位，進入磁體方式，選擇線圈。
(4)掃描部位至少包括頭部、頸部、胸部、上肢、腹部、盆腔、下肢、垂體、膝關節、肩關節、頸椎、腕關節、胸椎、腰椎、肘關節、足部、踝關節等。
(5)定位掃描：可以調節定位掃描的掃描時間、采集時間、掃描范圍等參數，掃描后顯示三平面定位片。
(6)劃定位線：可以最多添加三組定位線，每組定位線都可以分別通過控制點對定位線進行范圍調節、傾斜角度調節、平移等操作?？梢栽鰷p定位線的層數。
(7)劃飽和帶：可以最多添加三組飽和帶，每組飽和帶都可以分別通過控制點對飽和帶進行范圍調節、傾斜角度調節、平移等操作。
(8)掃描：可以調節掃描時間、采集時間、掃描范圍等參數。掃描中模擬真實機器圖像一幅一幅出現。掃描完成后可以繼續進行掃描管理列表中的其他掃描序列。患者完成掃描后，可以在圖像后處理界面查看和處理剛才掃描過的影像。
七、圖像處理
圖像處理基礎功能
(1)窗口布局的自定義功能，可分為１ｘ１，１ｘ２，２ｘ１，３ｘ２，３ｘ３，４ｘ３，４ｘ４等布局方式；
(2)可對顯示在圖像上的信息進行設置；
(3)提供多種調窗方式，可以快速調窗，也可以預設窗值，默認有腦部、骨骼、肺部、腹部等預設，并具有負像功能；
(4)偽彩色的圖像處理功能，并具有１０種以上默認預設；
(5)LUT變換有對數、對數lnv、S、線性等選項。
(6)提供圖像濾波功能，有中等、模糊、更模糊、銳利、更銳利、散焦、重疊、高斯等濾波預設；
(7)測量功能：測量直線和折線長度，橢圓、矩形和多邊形面積的計算，角度、開角、四點角、cobb’s角等角度測量，垂直線、平行線的繪制和測量。測量單位可以選擇像素、納米、微米、毫米、厘米、米、英寸、英尺、碼等單位。像素統計可以選擇最小值、最大值、平均值、標準差、傾斜度和峰值；
(8)圖像的移動、水平翻轉、旋轉（順時針90度、逆時針90度、180度）、縮放功能；
(9)顯示dicom標簽，分為常用標簽的顯示和全部標簽的顯示；
(10)播放功能，幀速可調整；提供循環播放；
(11)提供比例尺功能；
(12)窗口復位功能；
(13)可以將處理過的圖像和原圖像導出至剪切板。
(14)可以進行打印排版和打印設置，并可連接打印機打印圖像。
（15）MRI成像技術仿真系統
可開展8個實驗項目：
（1）磁共振信號檢測與射頻中心頻率確定
（2）磁場均勻性的測量與調節
（3）射頻脈沖角度的確定
（4）射頻線圈的電路原理與自動調諧匹配
（5）自旋回波（SE）序列成像
（6）反轉恢復（IR）序列成像
（7）梯度回波（GRE）和平面回波（EPI）序列成像
（8）磁共振偽影識別與成因分析
圖像處理高級功能
(1)支持MPR重建；
(2)支持MIP重建；
(3)支持3D容積重建；
(4)支持超過20種3D重建預設；
(5)支持3D模型分割、刪減等操作；
(6)支持虛擬內窺鏡。
八、三維人體解剖模型
分男性模型與女性模型；可獨立觀察男、女模的皮膚、肌肉、骨骼、循環系統、心臟、內分泌系統、神經系統、小腦、大腦、呼吸系統、橫膈膜、會厭、肺、生殖系統、泌尿系統等；可利用鍵盤的4個箭頭鍵與相關鍵使模型左轉、右轉、向下、向上，以及拉近與推遠；人體從上到下劃分不少于300個斷層，并有相應的斷層影像結構圖像。
