基于LabVIEW的智能化3只手中醫脈象識別訓練系統

基于LabVIEW的智能化3只手中醫脈象識別訓練系統“康為醫療” MM-4脈象訓練系統 (3只手智能一體機)3只手脈象訓練儀

 MM-4脈象信號模擬系統模型是由上海中醫藥大學根據客戶使用30年間使用MM-3脈象模型的經驗及反饋意見的基礎上，不斷總結經驗，結合現代最新高科技研發的具有高科技、創新型成果。上海中醫藥大學在脈診議器研制方面的技術，無論是技術上還是學術地位均處于國內外領先地位。由上海康為醫療科技發展有限公司獨家生產銷售，請認準“KANGWAY”正品商標，謹防假冒。咨詢熱線：400-622-6358

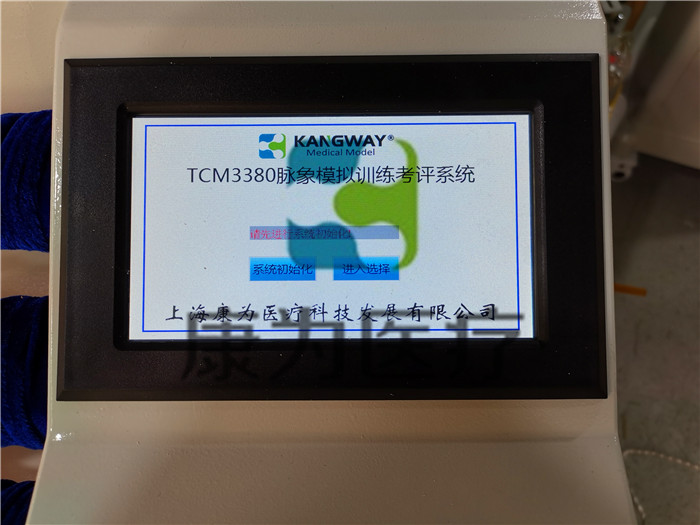

TCM3380型 中醫脈象訓練考評系統（三只手）軟件界面

3只手脈象訓練儀本模擬系統應用仿生模擬及波形合成方法，用高分子材料配方研制仿生手及橈動脈血管；用新型步進調速電機及特制油泵來模擬人體心臟的舒張與收縮；用計算機CPU及軟件控制的電磁閥來模擬人體心臟瓣膜的開啟狀態；用不同粘度的硅油來模擬代替人體血液；從而在仿生手的撓動脈處模擬出30多種人體常見典型的脈搏特征。這些脈象是中醫八綱脈的典型，是臨床辨證的基礎。本模擬系統作為中醫脈象再現的信號源，可用于脈診的教學、遠程診斷、亦可用于脈象形成機理的體外實驗研究以及作為脈象儀生產企業的標準信號源。 該項產品填補了國內外中醫診療儀器的空白，對促進中醫診療儀器事業的發展具有十分重要的意義。

一． 3只手脈象訓練儀主要技術指標:

（一）學生機基本參數和功能

1. 搏動信號源：輸出30種指感真實的脈象搏動信號（平、緩、浮、洪、滑、數、弦、結、代I、代II、促、沉、細、澀、濡、遲、虛、實、緊、長、動、微脈等）。

2. 波形參數（h、t、w）：符合規定標準（見《中國脈診研究》一書）。

*3. 高仿真納米材料高分子放生手，區別于普通硅膠材料，其指感更接近人體正常皮膚狀態。（硅膠材料成本低廉，材質偏硬，與人體實際皮膚感覺相差甚遠，診脈的感覺誤人子弟。）

4. 仿生手模型老化時間：大于5年。

*5. 提供權威部門仿生手老化測試報告。

壓縮力：68.5（新）~69（5年后）；

邵氏硬度（A）：5（新）~5.4（5年后）

6. 立柜式、拖輪一體機設計。

7.  7寸液晶觸摸屏多媒體操作界面，可任意選擇和顯示各種脈象及參數。

*8. 獨創三只手組合模式（國內外唯一），區別于一只手形式對浮中沉、血管粗細、血液粘度無法明確區別的嚴重缺陷。在一個手上模擬幾十種脈象，不符合中醫脈診學的基本原理。

1號手以血管粗大、脈搏洪大、脈位偏浮為主；

2號手以脈道粗細適中、脈位中等類脈象為主；

3號手以血管纖細、脈位較沉類脈象為主。

9. 可連續工作。

10. 兩種操作方式：

10.1 單獨工作模式：單獨MM4學生機，獨立操控完成各種功能。由學生機面板上7吋觸摸屏進行各種選項的操作。

10.2 教師機控制模式：MM4學生機配備教師控制機，一臺教師機可以控制30臺學生機。無線接收教師機指令模式。在教師機操控模式下，學生機不能獨立操控，完全由教師機操控；在教師機不工作模式下，學生機完全獨立操控完成各種功能。教師機控制程序多樣豐富，有明示訓練、盲法訓練、單項訓練、組合訓練、考試模式等多種功能。

*11.可提供用戶自定義參數設置修改模式。

*12.預留軟件升級接口。5年內免費提供最新升級軟件（提供USB接口軟件升級模式和網絡版下載升級模式）

13.外形尺寸：1000*600*600毫米

14.電源、功率：220V；150VA

15.重量：15Kg。

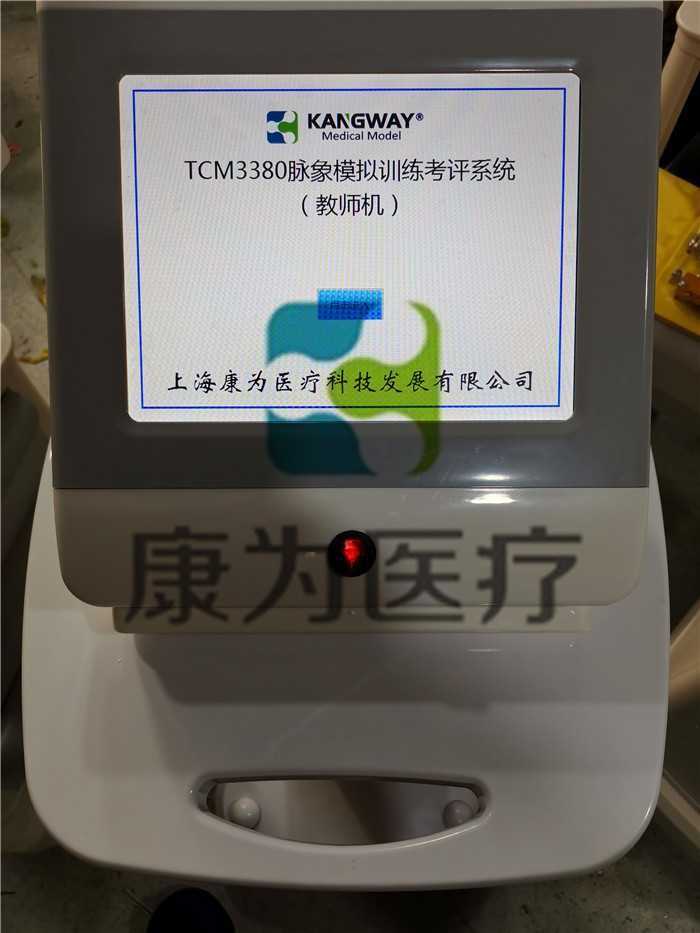

（二）3只手脈象訓練儀教師機（脈象模擬操作控制系統）主要指標和功能：

*1. 便攜式工程材質結構。

*2. 10寸觸摸屏顯示、觸摸操控模式。

3. 外形尺寸：360*300*250毫米。

4. 電源、功率：220V；30VA

5. 無線發射遙控學生機指令，發射距離：不小于1000米。

*6. 具有上課實時明示訓練指令、盲法訓練指令。訓練的脈象條目有默認組合、任意選擇、自定義組合等多種模式。

*7. 考試操控指令有默認組合、單個脈象選擇、自定義設定等多種模式。

*8. 自動保存最后一次考試條目記錄。以便獲取考試資料實據。

（三）3只手脈象訓練儀圖片示意：

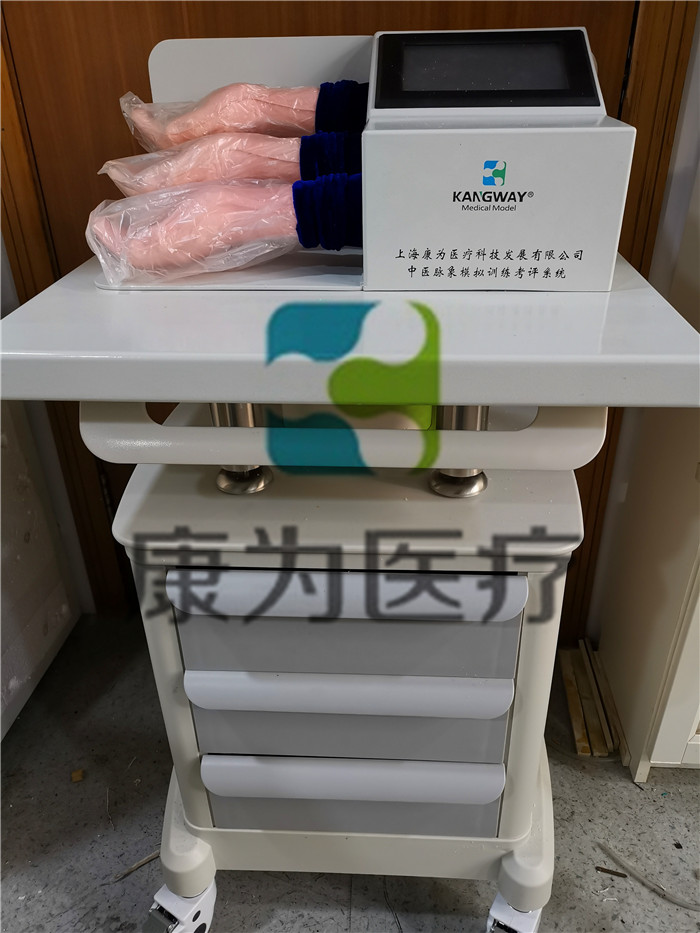

1.3只手脈象訓練儀學生機：

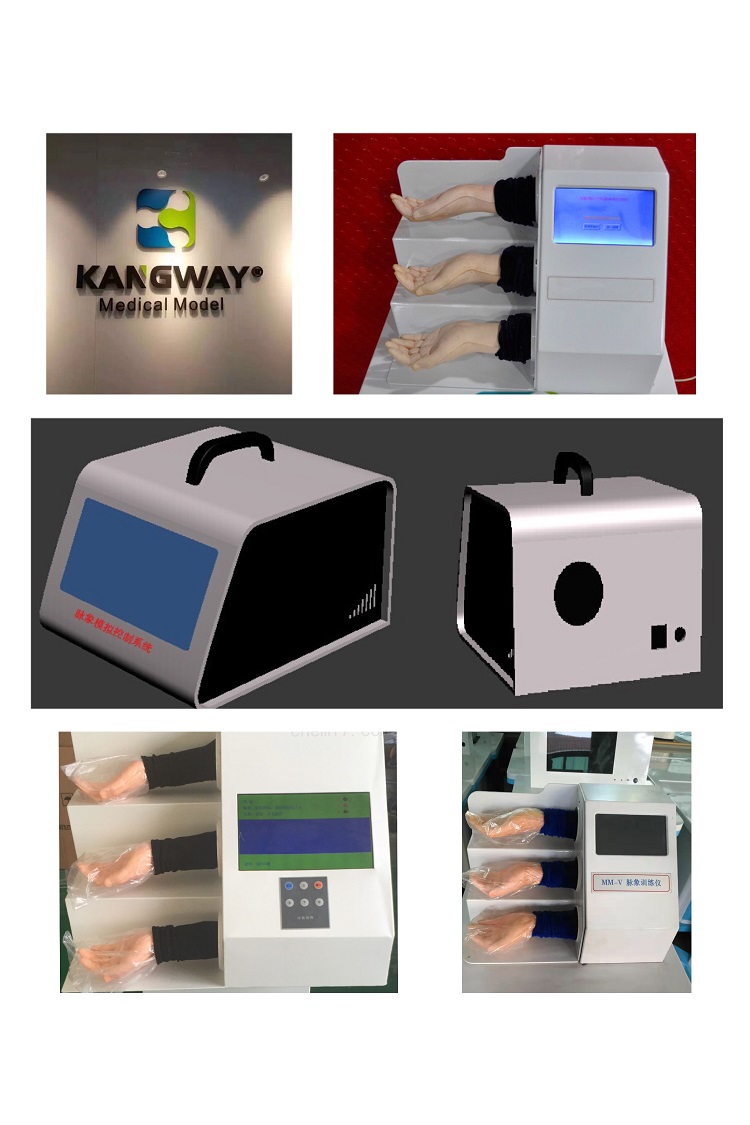

2.3只手脈象訓練儀教師機三維圖片示意：
