膝關節有限元模型建立運用進展

膝關節有限元模型建立運用進展

發布日期:2022-06-14 作者:WLT 點擊:

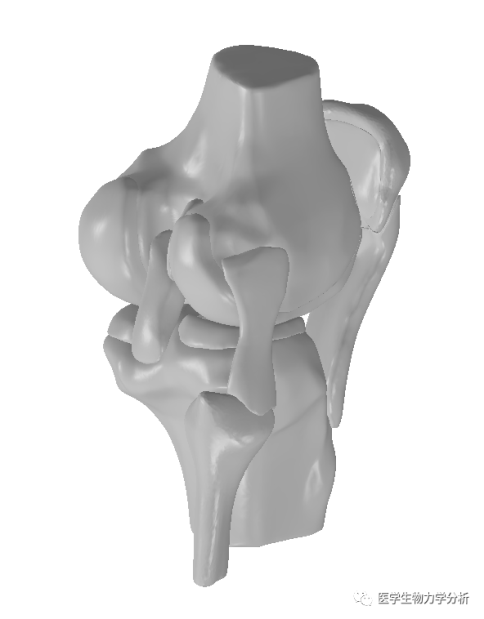

劉強+廖琦【中圖分類號】R318 【文獻標記碼】A 【文章編號】2095-6851(2017)10--01與傳統的試驗生物力學解析相比,擁有可視化、無創性等特征的理論生物力學研發方式,日漸遭到學者青睞,有限元解析法便是其典型代表[1]。研發身體膝關節解剖構造和生物力學特征針對理解骨折產生體制、制訂出手術計劃、術后痊愈和假體設計等擁有首要功效。為了總結膝關節建模新思路及其有限元解析的運用現狀,預測成長方向,本文就信息獲得方式、首要有關軟件、臨床成果等方面作一綜述。1 膝關節有限元建模怎樣創建一個確切真切的、可視化的膝關節有限元模型總是是學者們關心的焦點,是有限元生物力學解析運用于臨床實踐的根基。1.1 有限元法的根本原理有限元法本質是一類離散數學計算方式,全面運用于求解熱傳導、電磁場、流體力學、構造解析等持續性問題。它是將一個持續的由無限個質點所產生的彈性體,通過絕對的數學計算法分隔變成有限個人單元,借用有限元軟件在計算機中對原物體進行合成,并對幾何體定論單元型號、給予材質,進而獲取與所模仿的實際物體相相似的資料質地、構造、物理屬性和機器功能,逐漸研發每個單元,終極到達對彈性體總體進行解析的目標,即基于“化整為零,集零為整”的根本意識[2]。1.2 有限元力學解析過程往往可劃為三方法:一、創建實物的有限元模型;二、邊緣前提和鼓勵、求解;三、查閱結果。將獲得到的膝關節遠古信息導入Mimics、3D-Doctor等三維建模軟件中,創建目標的幾何模型,再導入Hypermesh、Geogamic等軟件中濾波去噪、光滑、網格化等潤飾圖片,進行有限元解析前解決,接著再導入ANSYS、ABAQUS等有限元解析軟件中,定論單元型號、資料賦值、邊緣束縛及加載、求解等,在后解決器中查閱結果。以上為海內大一些文獻創建膝關節有限元模型、力學解析的常規過程,一些研發者用自編軟件完結。因有限元建模的首要信息來歷不同,所用軟件可自己選取,因此現在尚無膝關節有限元解析的統一路徑,呈多樣性成長態勢。1.2.1 信息獲得及新思路 常用的建模信息獲得方式首要有三類,即持續斷層切片法、三維激光掃描法、斷層掃描成像法。持續斷層切片法:將人尸首組織通過各類解決,使標本固定硬化并予持續切片,獲得斷面圖片,通過計算機技巧調整,將二位平面數據轉換為三維體成像,獲得人的三維立體構造數據[3]。三維激光掃描法:借用三維激光掃描儀對物體進行空間三維丈量、定位,獲得其外表的空間位子點云數據,再通過軟件把點云再現成三維實體數字模型。該法因需特殊的三維掃描儀器,且只可獲得外表數據,現在多用來膝關節金屬假體的有限元建模[4]。斷層掃描成像法:以計算機X線斷層掃描和核磁共振成像為代表,這兩類方式都擁有無創性、信息易獲得等特征,現在運用最為全面。前者擁有定位準確、掃描層厚薄、速率快等好處,所建模型較精確,于骨骼體系有限元建模中運用更全面[5]。核磁共振成像借用組織中含水率不同,即質子振蕩宣泄信號強弱不同顯像,在軟組織顯現方面可補充前者不夠[6]。近年來,多位研發者綜合上述多種方式的優勢,創建了愈加確切牢靠的有限元生物模型。真有人借用CT和MRI圖片配準交融的方式建立身體膝關節有限元模型,確保了各解剖構造的真正性,并為確切模仿膝關節生物力學特征供應了條件,是值得借鏡的建模新思路[7]。因CT和MR圖片的配準交融技巧,存在信息獲得時的倫理學問題,掃描時的定位、標定,配準交融時的坐標轉換、變換矩陣、重定位等技巧難點,故較少實際運用于臨床實踐。1.2.2 重建膝關節數字化模型的常用軟件 有限元解析所牽扯軟件品種繁瑣,可矯捷選取不同軟件的組合形態。常用軟件有:Mimics軟件是現在數字醫學行業運用最全面的軟件,它是模塊化構造的、交互式軟件,能夠依據客戶的不同需要有不同的匹配。它擁有強力的體信息瀏覽性能,可將CT或MRI掃描的二維DICOM信息導入,借用圖片分隔工具提煉感興致領域,重建其三維模型,借用其丈量工具進行身體解剖學解析。其自帶的MedCAD模塊,可創立根本的CAD目標,是其與醫學影像的橋梁;Simulation模塊可虛擬手術、假體植入,術前便可敵手術進行預料和評價;FEA模塊是有限元解析前解決工具。GeomagicStudio軟件是被全面運用的逆向軟件,可從掃描所得的點云信息創立出完善的多邊形模型和網格,并可智能轉換成NURBS曲面。借用該軟件對圖片進行優化解決,擬合曲面,網格區分,解除模型中不合理的點、面,使所創建的模型愈加好看、舒坦。Hypermesh軟件是一款高功能、高端量、高效益有限元前解決器,它有高度交互的可視化平臺輔助客戶創建有限元模型;供應了全面的與CAD、CAE、CFD軟件插口,供客戶選取,能夠與現有大一些仿生場景無縫連接。其強力的幾何清理本領、高端量高效益的網格技巧、超前的網格扭曲技巧,能大大提升建模的效益和品質。該軟件與Geomagic studio軟件是文獻中提及的兩款主流有限元網格優化前解決軟件。Ansys軟件和Abaqus軟件是醫學行業運用最多的生物力學解析軟件,它們各有所長,有多模塊、牽扯多行業,覆蓋了卻構解析、電熱磁、流體解析等方面。Ansys軟件首要努力于線性解析[8],后者努力于非線性力學解析,能處理構造力學解析較深層級問題。實際工作中,為了簡化計算量,往往咱們會對模型作少量如果,如如果骨頭為同質、同向、線性彈性體,忽視骨皮質和松質的不同,扼要的重建膝關節的首要韌帶,只可在絕對水平上模仿身體膝關節的某類機器功能、力學特點。事實上,非線性是更廣泛的情況,故Abaqus軟件在生物力學研發方面的結果較前者愈加真正、合理、牢靠。2 膝關節有限元生物力學解析的運用2.1 有限元運用于膝關節傷害、退變體制研發膝關節是身體全身各骨關節中構造最大、最高難,承受杠桿功效力最強的關節,因為其形式特點的特同性,膝關節并不十分安穩,傷害很常見。據世界衛生部統計,膝骨關節炎在40歲以上人群中總抱病率為28.7%[9],多見于中老年人,是牽連中老年人生存品質的首要原因。兩者是膝關節有限元運用于臨床非手術行業的首要研發方向。對膝關節的生物力學特征進行解析,不單能夠?qū)οリP節創傷產生的體制進行明確的闡述,況且能夠?qū)υ\療和痊愈提出科學的引導和策劃;可總體上掌控膝骨性關節炎的病理心理體制,更直觀的解析其易感原因[10]。多位研發者[11-13]借用膝關節有限元模型,模仿膝關節交叉韌帶及半月板傷害,解析其對膝關節應力的牽連。姚杰等[14]模仿跳傘著陸流程的試驗信息,解析了跳傘員特殊人群膝關節傷害的機理。張冠軍[15]模仿現實交通事故中膝關節傷害,對研發行人下肢傷害體制及其防護方式供應了考慮根據。有限元解析在研發膝關節傷害體制及關節退變、關節炎病理心理體制方面的應用,針對有關重病的防治有努力引導功效。2.2 有限元運用于膝關節手術行業研發首要表現在術式選取與手術成效評估、骨折固定器械及假體的力學研發等方面。骨折造成骨骼得到原有性能及形式,力學功能變化或消散,手術的目標是重建其解剖構造及修復支持性能,借用術前的三維信息重建有限元模型,并在計算機中模仿手術,進行應力解析,理解手術能否能盡也許地修復骨骼原有力學特征,綜合評價多種可行術式的好壞點,利于創建更完美、良好的手術計劃。葉俊星[16]研發前交叉韌帶重建術后股骨隧道角度對股骨隧道壁碰觸應力的牽連,得出最好股骨隧道角度為25°。劉忠堂[17]對照置換髕骨后對髕股關節生物力學的牽連,認定術中可選取性地不進行髕骨置換。針對手術所需的骨折固定器械及假體設計,既需要骨折固定切實牢靠,同時應減小應力攔截、并發術后骨質放松危害,故恰當強度的科學設計方利于患者術后痊愈。有限元解析法,能夠?qū)袤w或植入物進行數字化模仿,定量解析應力場改變,從而優化設計計劃。劉利等通過在不同工況、不同夾角狀況下對相近類型配對和不同類型交叉配對的人工膝關節的對照碰觸解析,研發了這兩類配對之間的應力聯系,為人工膝關節相同類型交叉配對的可行性供應了考慮。張緒樹通過對不同運動狀況下國產人工膝關節碰觸壓力解析,認定國產人工膝關節假體適合臨床需要。3 膝關節有限元解析存在的問題與預測有限元解析擁有可頻頻借用、節省本錢、可控制性強、牽連原因小等好處。同時,咱們也應看見其不夠:它不過一類數字化模仿,只可在絕對水平上對解剖構造、力學特點進行仿生;現在尚無驗證膝關節模型準確性、合感性的統一規范,存在絕對的客觀性或偏差。綜上述,三維可視化膝關節有限元模型建立的信息獲得及逆向工程重建方式、途徑多樣,并緊隨計算機技巧和軟件工程的成長,所建立的模型日漸高難、真切,可絕對水平上模仿真正膝關節的力學特點,為其更全面地運用于臨床奠定了根基。同時,怎樣將其更好地與臨床相結合,實行由根基研發向臨床運用轉變及提升轉變率,是下一個課題。

考慮文獻Author's reply to Dr Keating's invited commentary[J].Journal of orthopaedic trauma,2013,27(1):42-42.Baldwin MA,Langenderfer JE,Rullkoetter PJ,et al. Development of subjectspecific and statistical shape models of the knee using an efficient segmentation and mesh-morphing approach[J].Computer methods and programs in biomedicine,2010,97(3):232-240.趙美超,鐘世鎮等.創建數字化虛擬華夏男人一號膝關節的有限元模型[J].第一軍醫大學學報,2003,23(6):527-9.李曉淼.全膝關節假體三維有限元模型的創建[J].華夏組織工程研發與臨床痊愈,2011,15(13):2304-2308.王光達.膝關節前交叉韌帶生物力學三維有限元解析[J].中華試驗內科雜志,2013,30(4):796-798.Liu,X.,Zhang,M..Redistribution of knee stress using laterally wedged insole intervention:Finite element analysis of knee-ankle-foot complex[J].Clinical biomechanics,2013,28(1):61-67.徐志才,胡廣洪等.脛骨模型對膝關節有限元解析結果牽連的討論[J].華夏數字醫學,2014,9(4):69-72.邱奕雁,忻振凱,曲廣運等.有限元解析在膝關節翻修脛骨缺損恢復中的運用[J].中華創傷骨科雜志,2013,15(1):18-22.李寧華,薛慶云,張毅,等.華夏六都市中老年人群X線膝骨關節炎盛行病學解析[J].實用醫學雜志,2008,24(16):2887—2888.Jones,R.K.,Nester,C.J.,Richards,J.D. et al.A comparison of the biomechanical effects of valgus knee braces and lateral wedged insoles in patients with knee osteoarthritis[J].Gait &;posture,2013,37(3):368-372.H R C Bao,D Zhu,H Gong et al.The effect of complete radial lateral meniscus posterior root tear on the knee contact mechanics:a finite element analysis.[J].Journal of orthopaedic science,2013,18(2):256-263.;Smolinski,P.,O'Farrell,M.,Bell,K. et al.Effect of ACL reconstruction tunnels on stress in the distal femur[J].Knee surgery, sports traumatology, arthroscopy,2013,21(4):839-845.Bae JY,Park KS,Seon JK et al.Biomechanical analysis of the effects of medial meniscectomy on degenerative osteoarthritis.[J].Medical and Biological Engineering and Computing,2012,50(1):53-60.姚杰,牛文鑫等.跳傘著陸流程中膝關節傷害的有限元研發[J].醫用生物力學,2010,25(4).張冠軍.行人膝關節有限元模型的創建與驗證[J].車輛工程,2014,36(9):1068-1073葉俊星.LARS人工韌帶重建膝關節交叉韌帶的根基與臨床運用研發[D].姑蘇:姑蘇大學,2013劉忠堂.全膝關節置換術中能否置換髕骨對髕股關節生物力學的牽連[D].上海:上海交通大學,2010.
